2. DMA와 고성능 소켓/CPU의 예측

DMA - 다이렉트 메모리 엑서스

• NIC 에서 가장 많이 발생

CPU(Cache 메모리)

RAM(일반적인 메모리) - 장치 사용을 위해 예약 공간 있음

장치 (장치 메모리)

I/O관리자 (M/B 칩셋)

DMA 미사용 시

Process① 파일 전송 명령 하여 전송 파일을 메모리에 저장

user	Socket(file)	I/O buffer	② 파일 전송을 위해 받은 파일 을 메모리에 저장
kennel	tcp	Segment
	ip		③ 세그먼트화 된 데이터를 NIC에 보내기 위해 메모리에 저장
	driver
H/W	NIC		④ 전송하기 위해 세그먼트화 된 데이터를 장치 메모리 또는 PC 메모리에 저장

DMA 사용 시

Process① 파일 전송 명령 하여 전송 파일을 메모리에 저장

user	Socket(file)	I/O buffer	O/S Lock(장치가 사용하기 위한 메모리 선점) IOCP
kennel	tcp	Segment
	ip
	driver
H/W	NIC		② 전송하기 위해 세그먼트화 된 데이터를 장치 메모리 또는메모리에 저장

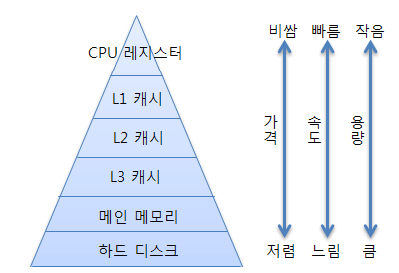

기억장치의 종류와 역할



• CPU : 연산 장치 - 코어(연산 담당 1ns) 속도를 위해 늘림
• Cache memory 명령과 데이터를 가져오고 예측에 의해서 미리 작동 된다.
  • (데이터의 양 때문에 L1,L2,L3로 나눔)
  • Cache miss - 예측이 틀릴 수 도 있음 (90%의 적중률)
• RAM(50ns) : 연산을 위한 데이터를 가지고 있음 CPU에 비해 50배 느림

[캐시는 필요한 책을 미리 가져다 놓은 ‘책상’, RAM은 책이 있는 ‘책장’, HDD는 책이 있는 '도서관' 이다.]

• GPU : 코어가 4000개 이상으로 연산에 최적화 CPU와 용도가 다름
• PIM : 연산 기능을 갖춘 메모리 반도체도 개발 되었다고 함
